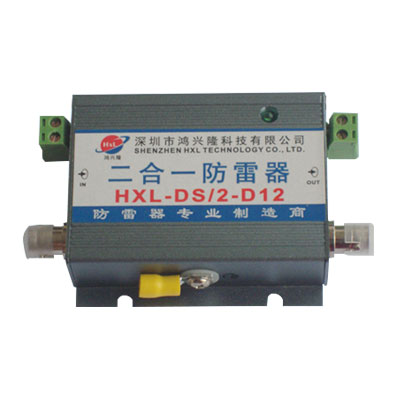

一：產品特點

  1:一體化設計，多功能電壓保護。

  2:適用于二合一視頻監控系統設備保護。

  3:插耗低，信號傳輸性能優越。

  4:通流容量大，響應時間快，使用壽命長.

二：技術參數

三：產品安裝

  1:本產品串聯安裝在攝像機電源線﹑視頻線上，適用于監控系統前端攝像機電源線、視頻線的雷電浪涌防護。輸出端與視頻攝像機連接。

  2:電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L+ ”為火線或正極，“N-”為零線或負極。

  3:適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。

  4:所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥2.5㎜2，接地線：BVR≥6㎜2。

  5:防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

四：安裝示意圖
